 Заголовок сообщения: USB\MP3 в штатный кассетник(Меган-1).
СообщениеДобавлено: 12.02.2011 15:59
Не в сети
Аватара пользователя

Зарегистрирован: 6.01.2007 23:00
Сообщения: 335
Откуда: Орловская губерния.....Меган-1
Вкарячил таки флэшку в штатный кассетник. Проверил-все работает,осталось навести последнюю косметику.
Общий смысл; подружить магнитолу с fm-модулятором, который работает ,как mp3-плеер.
Перечитал гору интернета,нашел, как сделать на штатном "tuner list" линейный вход.
Проще просто некуда. В трех точках впаиваемся на плате + перегрызть 2 дорожки = ВСЁ!!
Линейный вход есть.
Теперь берем fm-модулятор, преобразуем его в mp3-плеер (впаиваем 3 провода-линейный выход , отлючаем антенну от питания) и кидаем на линейный вход магнитолы.
Так как из кассет у меня валяется только пожеванный мираж, то кассетник я решил вааще удалить. Выкручиваем протяжку, отсоединяем 2 фишки-маленькую(она не понадобится больше-это выход с головки) и большую. Снимаем протяжку и скручиваем с нее маленькую плАтку, к которой идет большая фишка. Отпаиваем моторчик , срезаем провода, которые соединяют плАтку с протяжкой.
Теперь надо эмулировать работу протяжки.Для этого на плАтке нужно сделать 3 перемычки(спаять по2 стоящих рядом контакта).
Таким образом,теперь, когда вы включаете на магнитоле режим кассеты, он работает и на провода, идущие на моторчик подается 12В. Это нам и надо. Подсоединяем на них питание fm-модулятора . И теперь при включении режима кассеты включается модулятор.
и звук идет по линейному каналу в магнитолу. Звук регулируем штатно.
Самое сложное-пристроить модулятор, чтобы было удобно и не портился внешний вид.Сначала я хотел всунуть его внутрь , чтобы дисплей торчал сквозь прорезь кассетника, а управляющие кнопки (3 штуки) вывести на панель, но не влезло.
Тогда просто обрезал модулятор и прикрутил на морду магнитолы.
Кому интересно,
Я обрезал его покуда можно и прикрутил

_________________
Лагуна-1 К56Т 96г. 1.8 F3P670-уже нет.
Меган-1 01г. 1.6 V16 К4МА


Вернуться к началу
 Профиль

СообщениеДобавлено: 12.02.2011 16:42
Не в сети
Аватара пользователя

Зарегистрирован: 17.06.2008 12:30
Сообщения: 1004
Откуда: Гомель
Самое главное - какое качество аудио у получившегося агрегата?

_________________
Renault Scenic RX4 2001 1,9 DCi F9Q 740
Renault Laguna RT 1996 2.0i F3R - продана


Вернуться к началу
 Профиль

СообщениеДобавлено: 12.02.2011 16:44
Не в сети
Аватара пользователя

Зарегистрирован: 6.01.2007 23:00
Сообщения: 335
Откуда: Орловская губерния.....Меган-1
Общий вид (плата питания модулятора висит над основной платой).

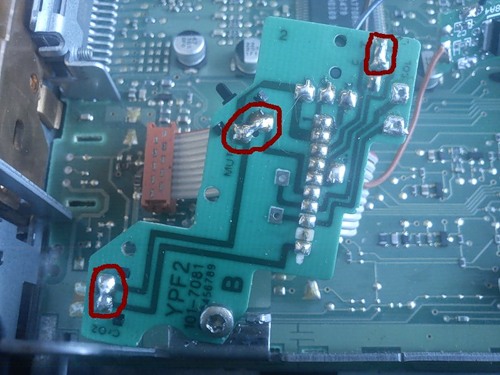

Плата лентопротяжного механизма.Указано , где делать перемычки.

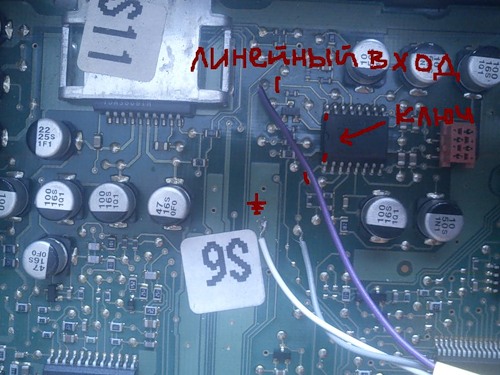

Линейный вход.Указано, где находятся нужные контакты на микросхеме предусилителя и где обрезать дорожки.

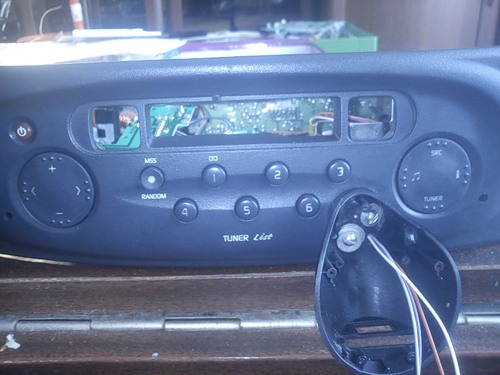

Полуфабрикатный общий вид.


Доделаю -выложу , как все выглядит.

_________________
Лагуна-1 К56Т 96г. 1.8 F3P670-уже нет.
Меган-1 01г. 1.6 V16 К4МА


Вернуться к началу
 Профиль

СообщениеДобавлено: 12.02.2011 16:48
Не в сети
Аватара пользователя

Зарегистрирован: 6.01.2007 23:00
Сообщения: 335
Откуда: Орловская губерния.....Меган-1
serge47 писал(а):
Самое главное - какое качество аудио у получившегося агрегата?

Вполне ничего себе. Однозначно лучше, чем через радиоканал модулятора.
Уровень звука чуть тише, радио.Может , зависит от трека.
Попробовал только немного, просто чтобы проверить, что все спаялось и фунциклирует, как надо.Доделаю внешний вид9куда-то задевались 2 саморезика с модулятора :zlost': ), послушаю получше, доложусь.

_________________
Лагуна-1 К56Т 96г. 1.8 F3P670-уже нет.
Меган-1 01г. 1.6 V16 К4МА


Вернуться к началу
 Профиль

СообщениеДобавлено: 13.02.2011 1:07
Не в сети
Аватара пользователя

Зарегистрирован: 19.03.2010 10:05
Сообщения: 1065
Откуда: Минск Кунцевщина
papazoll
Т.е. с модулятора идёт сигнал на магнитолу напрямую по проводам, а не радио волной?

_________________
Изображение Сценик 98г.1,6 К7М


Вернуться к началу
 Профиль

СообщениеДобавлено: 13.02.2011 2:07
Не в сети
Renault-клуб
Аватара пользователя

Зарегистрирован: 19.06.2005 23:50
Сообщения: 9657
Откуда: Минск
да.
и в этом случае качество звука несоизмеримо выше...

_________________
Эльф и гном.


Вернуться к началу
 Профиль

СообщениеДобавлено: 13.02.2011 10:30
Не в сети
Аватара пользователя

Зарегистрирован: 17.06.2008 12:30
Сообщения: 1004
Откуда: Гомель
В таком случае было бы неплохо вообще вывести из строя собственно фм-модулятор, чтобы не вносил искажения в прием фм-станций - а то получается, что передатчик работает прямо внутри приемника.

_________________
Renault Scenic RX4 2001 1,9 DCi F9Q 740
Renault Laguna RT 1996 2.0i F3R - продана


Вернуться к началу
 Профиль

СообщениеДобавлено: 13.02.2011 10:56
Не в сети
Renault-клуб
Аватара пользователя

Зарегистрирован: 19.02.2006 18:32
Сообщения: 19468
Откуда: Minsk ___________________________ Megane Classic 1.6 16V RXT
Люди, дайте ему кто Альпайна послушать, чтобы навсегда отбить охоту к такому творчеству.

_________________
Ну в принципе, все оК - я лове транс... конечно хочется чего-то но я незнаю чего... (с)


Вернуться к началу
 Профиль

СообщениеДобавлено: 13.02.2011 11:04
Не в сети
Аватара пользователя

Зарегистрирован: 17.06.2008 12:30
Сообщения: 1004
Откуда: Гомель
Aleksey писал(а):
Люди, дайте ему кто Альпайна послушать, чтобы навсегда отбить охоту к такому творчеству.


Не, ну альпайн альпайном - но альпайн не воткнешь вместо штатки, чтоб и дизайн соблюсти, и подрулевые переключатели работали... Даже если и воткнешь, то цена вопроса будет несоизмеримо больше, чем стОит ФМ-модулятор не ebay (порядка одного бакса) :D

_________________
Renault Scenic RX4 2001 1,9 DCi F9Q 740
Renault Laguna RT 1996 2.0i F3R - продана


Вернуться к началу
 Профиль

СообщениеДобавлено: 13.02.2011 11:48
Не в сети
Аватара пользователя

Зарегистрирован: 6.01.2007 23:00
Сообщения: 335
Откуда: Орловская губерния.....Меган-1
Aleksey писал(а):
Люди, дайте ему кто Альпайна послушать, чтобы навсегда отбить охоту к такому творчеству.


Я аудиофильством не страдаю, меня штатная магнитола вполне по звуку устраивает.

Вчера доделал все и погонял-послушал. В целом- нормально(не для аудиофилоф :krugom: ), но всеж, наверное на выход лучше пустить экранированный провод.
И еще получившаяся конструкция малость выпирает и создает небольшой дискомфорт при переключении передач. Пока пойдет, но надо будет нарыть модулятор более плоский.

serge47 писал(а):
В таком случае было бы неплохо вообще вывести из строя собственно фм-модулятор, чтобы не вносил искажения в прием фм-станций - а то получается, что передатчик работает прямо внутри приемника.


Когда я переключаю на ФМ, то модулятор отключается.

serge47 писал(а):
то цена вопроса будет несоизмеримо больше, чем стОит ФМ-модулятор не ebay (порядка одного бакса) :D

Есть момент при выборе модулятора-должен быть джек-вход , который легким движением руки (с паяльником) переделывается в выход.

_________________
Лагуна-1 К56Т 96г. 1.8 F3P670-уже нет.
Меган-1 01г. 1.6 V16 К4МА


Вернуться к началу
 Профиль

СообщениеДобавлено: 13.02.2011 12:45
Не в сети
Аватара пользователя

Зарегистрирован: 7.05.2010 21:07
Сообщения: 226
Откуда: Минск
Переходная рамка под магнитолу стоит 15$ (на том же е-бэе можно поискать и дешевле), магнитола Mystery, которая читает только флешки и радио будет стоить еще 35-50$. Да, не будет подрулевого, но качество звука будет ИМХО гораздо выше, чем в случае модулятор+магнитола хотя бы из-за убожества ЦАПа, используемого в модуляторе. То есть, даже избавившись от помех, возникающих по вине FM-тракта, все-равно останется проблема гармонических искажений, вносимых самим ЦАПом в выходной аналоговый сигнал.

_________________
Renault Scenic RX4 2000 1,9 dCi


Вернуться к началу
 Профиль

СообщениеДобавлено: 13.02.2011 13:03
Не в сети
Аватара пользователя

Зарегистрирован: 6.01.2007 23:00
Сообщения: 335
Откуда: Орловская губерния.....Меган-1
Подрулевое-ни на что не променяю!!!
А качество магнитолы мистери :yes: кому другому расскажите :lol:
Штатка забъет вашу мистери со всеми её потрохами.
Качество полученного агрегата меня даже теперь вполне устраивает.

_________________
Лагуна-1 К56Т 96г. 1.8 F3P670-уже нет.
Меган-1 01г. 1.6 V16 К4МА


Вернуться к началу
 Профиль

СообщениеДобавлено: 13.02.2011 16:44
Не в сети
Renault-клуб
Аватара пользователя

Зарегистрирован: 19.02.2006 18:32
Сообщения: 19468
Откуда: Minsk ___________________________ Megane Classic 1.6 16V RXT
Мистери не хуже штатки, а Пионер задавит с потрохами и дизайном и качеством и мощностью.
А пытаться из 2 кучек говна сделать одно добро, это смешно. Одумайтесь.

Как говорил ЮМБР, модулятор годится для аудиокниг или чего-то подобного.

_________________
Ну в принципе, все оК - я лове транс... конечно хочется чего-то но я незнаю чего... (с)


Вернуться к началу
 Профиль

СообщениеДобавлено: 13.02.2011 17:34
Не в сети
Аватара пользователя

Зарегистрирован: 8.09.2009 21:23
Сообщения: 193
Цитата:
Подрулевое-ни на что не променяю!!!

+1
Я тоже планировал сотворить нечто подобное с родной магнитолой Renault_Radiosat-6010_22DC461-62L.
Купил экранированный кабель, 2 конденсатора, 2 резистора. Долго впайвался в микросхему, т.к. паяльник был на 30W и вместо того чтобы паять он грел микросхему. Припаял линейный вход, в разрыв два конденсатора, на резисторы терпение не хватило, землю прикрутил к корпусу магнитолы. Вместо чистого звука получил нечто ужасное с тихим звуком и завышенными верхними частотами.
А вообще хотел сделать в магнитоле линейный вход, в FM-модуляторе Ritmix FMT-A900 линейный выход, также думал как подключить штатное подрулевое к кнопкам модулятора. Тем более данная модель модулятора с RDS, т.е. название песни передаётся на штатный экран. Если всё запланированное получилось бы, то получил бы USB +подрулевое +штатный экран, качество звука при этом хоть и не на высоте, но это единственный минус в данном случае, против двух плюсов: подрулевое и экран.

_________________
Scenic 1.6е RT K7M702(газ4-бензин) JB3 JAOF05 97г.


Вернуться к началу
 Профиль

СообщениеДобавлено: 13.02.2011 18:39
Не в сети
Аватара пользователя

Зарегистрирован: 6.01.2007 23:00
Сообщения: 335
Откуда: Орловская губерния.....Меган-1
Aleksey писал(а):
Мистери не хуже штатки, а Пионер задавит с потрохами и дизайном и качеством и мощностью.
А пытаться из 2 кучек говна сделать одно добро, это смешно. Одумайтесь.

Как говорил ЮМБР, модулятор годится для аудиокниг или чего-то подобного.

Спорит не буду, качество меня устраивает.
По поводу мистери... несколько лет занимался продажей автомагнитол нижнего ценового уровня и с полной ответственностью могу сказать, что мистери-полное гавно. штатка гораздо круче, одна система долби шумопонижения (кстати, работает с этой ситемой)чего стоит, плюс интересная фишечка выявилась -типа уравнивает уровень громкости от разных источников автоматом.
